Прибор для настройки спутниковых антенн – незаменимый помощник установщика антенн

11 ноября 2017 15:58

// Обзоры товаров

Для тех, кто сталкивался с необходимостью установки комплектов спутникового телевидения что называется «с нуля», прекрасно знает, что наличие прибора для настройки спутниковых антенн решает если не все, то большинство проблем, связанных с точной настройкой системы. Начиная с первых комплектов для приема сначала аналогового, а теперь и цифрового спутникового телевидения, установка спутниковой антенны выступает самым трудоемким и кропотливым участком работ.

Кроме выбора места крепления тарелки, установки кронштейна и крепления самого зеркала тарелки, точная настройка положения конвертеров с максимальным уровнем сигнала со спутника, требует большого мастерства и умения. И как ни странно, наличия всего комплекта спутникового телевидения – включая тюнер и телевизор.

И хотя многие мастера вышли на более высокий уровень мастерства – имеют в своем арсенале миниатюрный телевизор и спутниковый приемник, прибор для настройки спутниковых антенн позволяет забыть даже об этом оборудовании, его одного достаточно для работы.

Основные виды приборов для настройки антенн

Домашние бытовые приборы

Для самостоятельной установки спутниковых антенн чаще всего используется самый простой прибор — стрелочный сатфайндер. Так же бывают модификации с индикаторными или цифровыми дисплеями, но по сути своей являются приборами одного класса. Такой прибор для настройки спутниковых антенн имеет два маркированных гнезда для подсоединения телевизионного коаксиального кабеля от приемной головки и к спутниковому приемнику. Такое включение в цепь прибора для настройки спутниковых антенн дает возможность измерить качество принимаемого сигнала. И путем изменения положения зеркала антенны, крепления головок или их положения относительно всей конструкции, получить наилучший показатель уровня сигнала. Все приборы для удобства работы оснащаются звуковым сигналом, облегчающим настройку, когда условия работы не позволяют контролировать визуально экран дисплея.

Такие приборы идеальны в домашних целях, ведь обычного индикатора достаточно, чтобы настроить положение спутниковой антенны. Отлик на изменение уровня сигнала даже у таких приборов заметно ниже чем у спутниковых ресиверов и телевизоров со встроенным тюнером DVB-S2 (1-2 секунды у прибора, против 4-5 секунд у ресиверов). Однако реагировать будет на сигнал с любого спутника.

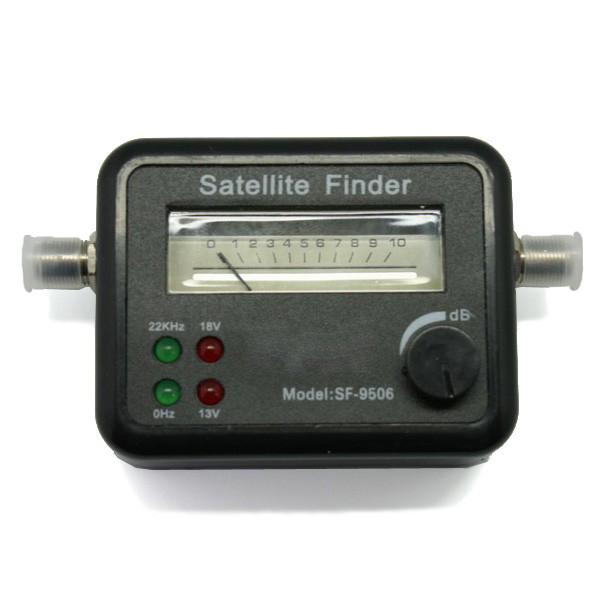

Satfinder SF

Самый простой и дешевый прибор для настройки. Подключается в разрыв коаксиального кабеля между ресивером и конвертором, питается от ресивера. Для настройки используется стрелочный и звуковой индикаторы. Имеет регулируемый аттенюатор.

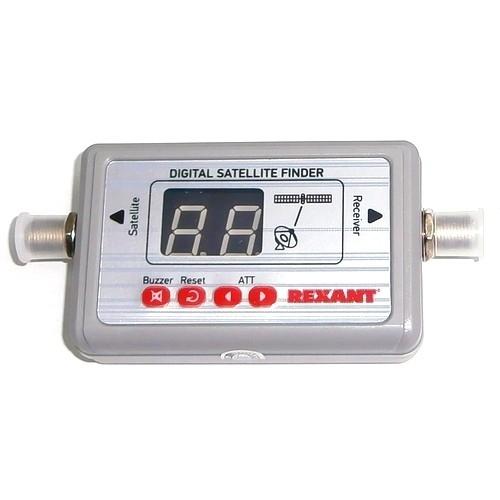

Satfinder REXANT

Отличается от предыдущего сатфайндера наличием цифрового дисплея,вместо стрелочного.

Полупрофессиональные приборы

Следующий тип приборов для настройки антенн, можно назвать полупрофессиональными. Такие приборы внешне похожи на самые простые сатфайндеры, о которых говорилось выше. Но они предоставляют установщику данные по нескольким параметрам: частота транспондера, поляризация, символьная скорость, FEC. Что позволяет убедиться, что антенна настроена на нужный спутник. Еще одна особенность приборов такого типа, они бывают со встроенными аккумуляторами или внешними блоками питания, то есть использование ресивера и прокладки от него до антенны коаксиального кабеля на этапе настройки антенны становится не обязательным.

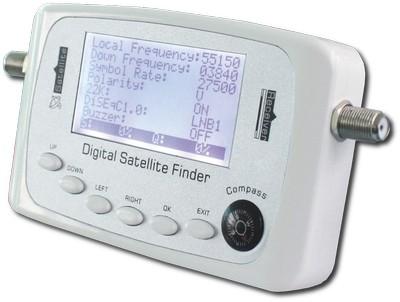

SF-500

Прибор позволяет ввести нужные параметры транспондера (частота, поляризация и .тп.) Сигнал показывает в двух шкалах сила и качество в процентах. Подключается в разрыв коаксиального кабеля между ресивером и конвертором, питается от ресивера. Имеет встроенную память и предустановленные настройки некоторых спутников.

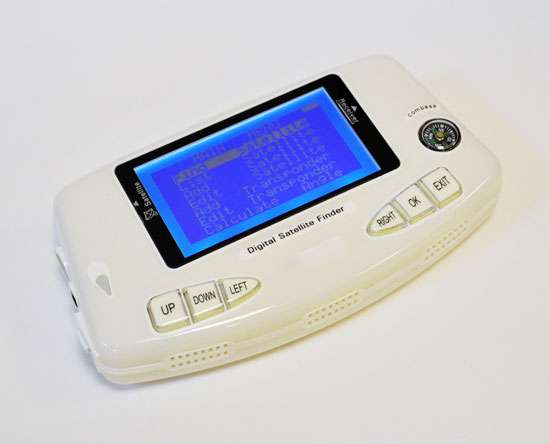

SF-600

Отличается от SF500 наличием встроенного аккумулятора.

Профессиональные приборы

А вот для постоянной работы лучше использовать более профессиональный прибор. По сути, это целая станция, дающая возможность определить не только положение тарелки, но и увидеть на экране изображение с вещаемых со спутника каналов. Профессиональные версии таких приборов дают возможность провести установку спутниковой антенны в считаные минуты. Затратив при этом минимум усилий и получив наилучший результат.

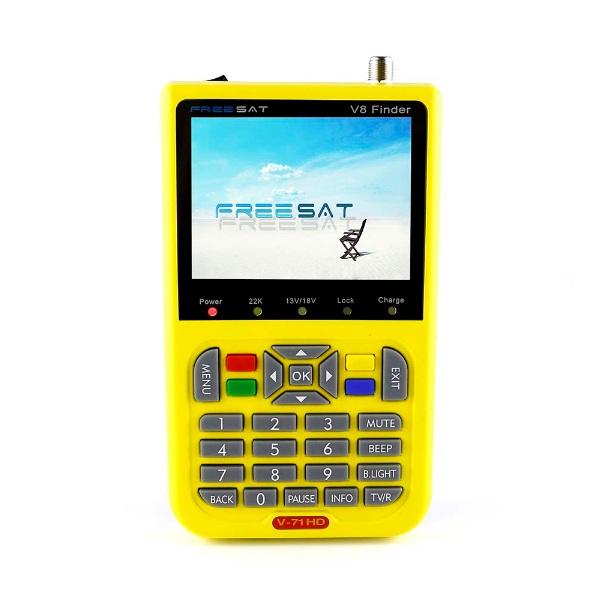

Freesat V8
