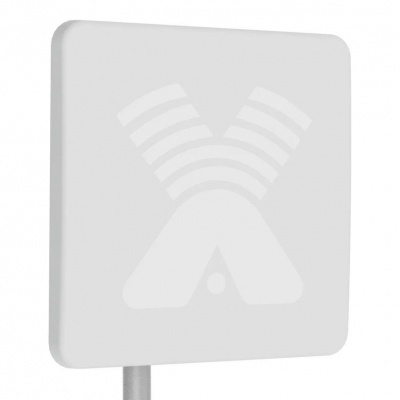

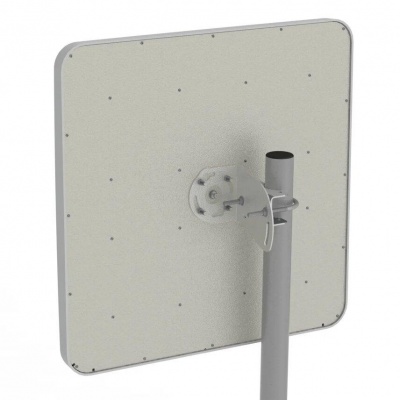

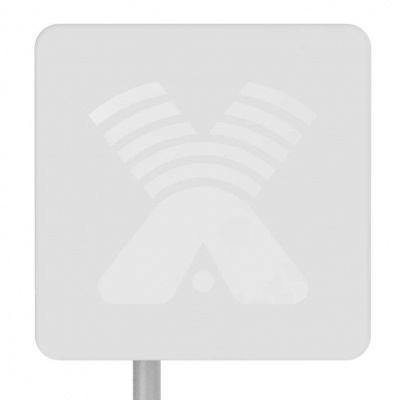

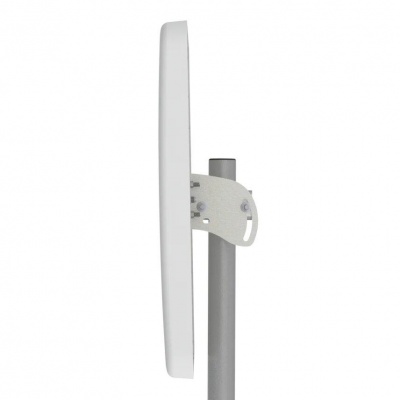

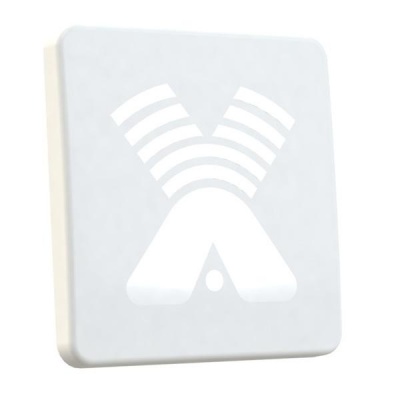

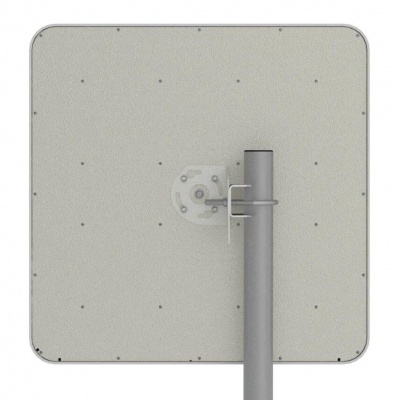

Антэкс AX-2020PF панельная антенна
Описание
Панельная антенна AX-2020PF предназначена для использования в комплекте c 3G модемами (роутерами). Тип антенны – синфазная полосковая решетка. Имеет высокий коэффициент усиления, низкий КСВ. Рекомендуется для использования на границах зон обслуживания, при крайне слабом и неустойчивом уровне 3G сигнала, а также в случаях когда необходимо использовать большое колличество кабеля между антенной и модемом. Антенна имеет сравнительно малые габариты для антенны с высоким коэффициентом усиления, гораздо меньшие чем антенная система на базе облучателя 3G и спутникового отражателя. Антенна более проста в настройке, чем вышеупомянутая система. Активные излучателя антенны укрыты в пластиковый корпус.
Электрические характеристики | |
Рабочий диапазон частот, МГц | 1900-2200 |
Усиление, dBi |
19-20,5 |
Ширина ДН в Н-плоскости, град |
17 |
Ширина ДН в Е-плоскости, град |
17 |
Уровень боковых лепестков, дБ не более | -13 |
Уровень паразитной поляризации,дБ не более | -25 |
Отношение вперед/назад, дБ | -27 |
Входное сопротивление, Ом | 75 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Допустимая мощность, Вт | 50 |
Поляризация | вертикальная/горизонтальная |
Механические характеристики |
|
Масса, кг |
3,35 |
Габаритные размеры без крепления, м |
0,45х0,45х0,05 |
Разъем |
F-female |
Материал антенны | сталь |
Защитное покрытие | порошковая полимерная краска |
Материал защитной коробки |
ABS-пластик с защитой от ультрафиолетового излучения |
Характеристики
Рабочий диапазон частот, МГц
|
1900-2200 |
Усиление, dBi
|
19-20,5 |
Ширина ДН в Н-плоскости, град
|
17 |
Ширина ДН в Е-плоскости, град
|
17 |
Уровень боковых лепестков, дБ не более
|
-13 |
Уровень паразитной поляризации,дБ не более
|
-25 |
Волновое сопротивление, Ом
|
75 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Отношение вперед/назад, дБ не более
|
-27 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная |
Габаритные размеры без крепления, м
|
0,45х0,45х0,05 |
Разъем
|
F-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
сталь, пластик |
Максимальное усиление, дБ
|
20 |
Вес, кг
|
3,2 кг |
Отзывы
Алексис
|
Село в низине,приём плохой.В точке приёма модем показывал RSSI=-100.С этой антенной+10 метров китайского sat-703 -79-81.Далее,в ещё более низком месте+склон прикрывает,3G на грани приёма даже на крыше:антенна выдала стабильно -93.Вполне рабочий интернет.
|
Сергей
|
после установки ax2020 интернет заработал, хотя дом загородом и окружен лесом. сколько до вышки не знаю, антенной доволен.
|
